Supermicro 6015A-NTV / 6015A-NTB

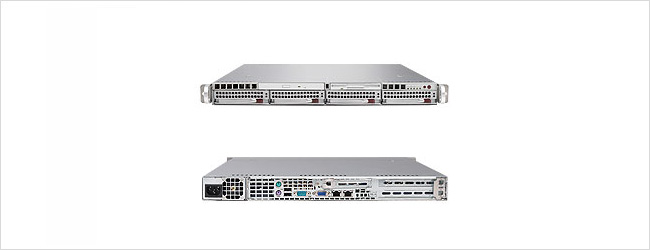

Супер сервер Supermicro 6015A-NTV / 6015A-NTB
Раздел: Supermicro 1U Rackmount
|
Supermicro 6015A-NTV / 6015A-NTB
|
||||||||||
|
|||||||||
|
Характеристики |
|||||||||
|
Материнская плата
Super X7DGU
Процессор / Кэш
Процессор • Двойной 771-штырьковый сокет 771LGA
• Поддержка до двух Intel® 64-bit Xeon®-процессоров одного из следующих типов:
• Quad-Core Intel® Xeon®Processor 5400/5300 sequence (Harpertown /Clovertown processor) до 3.20 ГГц
• Dual-Core Intel® Xeon®Processor 5200/5100/5000 sequence (Wolfdale/Woodcrest/Dempsey processor) до 3.40 ГГц
Поддержка операционных систем • Поддерживаются 64-битные операционные системы
• Поддерживаются 32-битные операционные системы
Системная шина • Частота системной шины 1333/1066/667 МГц
Память
Напряжение • Только 1.8 В
• 1.5 В (AMB)
Объем памяти • Восемь 240-штырьковых DIMM sockets
• Поддерживается память вплоть до 32 Гб DDR2 ECC 667/533 МГц FB-DIMM
• Двухканальная шина памяти
• Подразумевается использование модулей попарно
• Поддержка Memory Mirroring
Тип памяти • 667/533 МГц FB-DIMM (Fully Buffered DIMM) DDR2 ECC SDRAM 72-bit, 240-штырьковые с золотым покрытием DIMM
Емкость DIMM-модулей • 256 Мб, 512 Мб, 1 Гб, 2 Гб, 4 Гб
Интегрированные устройства
Графическая система • Контроллер ATI ES1000 с 16 Мб видеопамяти
IPMI • Поддержка Intelligent Platform Management Interface v.2.0
• 200-штырьковый IPMI слот (SIMSO)
• (Опционально: AOC-SIMSO/+)
• Для выделенной ЛВС должен использоваться кабель CBL-0177L (продается отдельно)
Сетевые контроллеры • Контроллер Intel® (ESB2/Gilgal) 82563EB Dual-Port Gigabit Ethernet
Тактовый генератор • IDT CV152
SATA • Контроллер Intel SB SATA (3.0 Гб/сек)
• Поддержка RAID 0, 1, 5, 10 (только в Windows)
• Поддержка RAID 0, 1, 10 (Linux)
Super I/O • Чип Winbond 83627HF
Чипсет • Чипсет Intel® 5000P (Blackford)
• ESB2
Порты ввода/вывода
Клавиатура|мышь • PS/2 разъемы для мыши и клавиатуры
Floppy • Один контроллер Floppy-дисковода, 1.44 Мб, 2.88 Мб
IDE • Один EIDE канал поддерживает до двух UDMA IDE устройств (IDE-M, IDE-S)
• Поддержка UDMA Mode 5, PIO Mode 4, ATA/100
LAN • 2x разъема RJ45 LAN
Serial ATA • Шесть портов Serial ATA
Serial порт и разъемы • Один Fast UART 16550 Serial порт
• Один разъем Fast UART 16550
USB • 2x USB-порта на задней панели
• 3x внутренних разъема USB
• Итого поддержка пяти портов USB 2.0/1.1
VGA • 1 VGA разъем
Корпус
Модель • SC815TQ-R650UV(B)
Форм-фактор • 1U Rackmount
Размеры
Глубина • 650 мм (25.6")
Высота Высота • 43 мм (1.7")
Вес брутто • 19.5 кг (43 lbs)
Доступные цвета • Серебряный, Черный
Ширина Ширина • 437 мм (17.2")
Передняя панель
Разъемы • Лоток с 2x USB & DB9 COM портами
• (Опционально, на месте floppy-дисковода)
Кнопки • Кнопка включения/выключения питания
• Перезагрузка системы
• Кнопка UID
Светодиодные индикаторы • Индикатор питания
• Индикатор активности жестких дисков
• 2 индикатора сетевой активности
• Индикатор перегрева системы
• Индикатор Universal Information (UID)
Слоты расширения
Прочие • PCIU
Left Universal Slot • 1 (x16) PCI-e slot
Right Universal Slot • 1 64-bit 133 МГц PCI-X или 1 (x8) PCI-e slot
Системный BIOS
Особенности BIOS • Plug and Play (PnP)
• SMBIOS 2.3
• DMI 2.3
• PCI 2.2
• ACPI 1.0/2.0
• Поддержка USB-клавиатур
Тип BIOS • 8 Мб Flash EEPROM with Phoenix® BIOS
Охлаждение системы
Воздухоотвод • Один воздухоотвод
Вентиляторы • Четыре вентилятора
Отсеки для дисков
Hot-swap • Четыре 3.5" Hot-swap отсека для дисков SATA
Периферийные диски
DVD-ROM • Slim 8x DVD, 24x CD DVD-ROM привод
SATA Backplane
1U SAS/SATA Backplane w/SES2 Enclosure Management
Электропитание
+12 В • 43.6 А
+3.3 В • 21 А
+5 В • 25 А
+5 В (режим ожидания) • 3 А
-12 В • 0.6 А
Блок питания 560 Ватт (1+1) AC с PFC
Переменный ток • 100–240 В, 50–60 Гц, 8.5–4 А
Режимы эксплуатации / соместимость
Условия эксплуатации • В работающем режиме температура окружающей среды: от 10° до 35°C (от 50° до 95°F)
• В неработающем режиме температура окружающей среды: от -40° до 70°C (от -40° до 158°F)
• В работающем режиме относительная влажность воздуха: от 8% до 90% (при отсутствии конденсата)
• В неработающем режиме относительная влажность воздуха: от 5% до 95% (при отсутствии конденсата)
|
|||||||||
|
