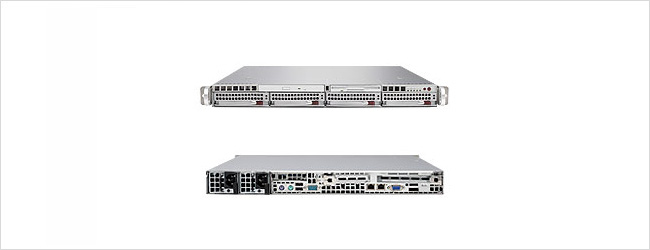

Supermicro 6015B-3RV / 6015B-3RB
Супер сервер Supermicro 6015B-3RV / 6015B-3RB
Раздел: Supermicro 1U Rackmount
|
Supermicro 6015B-3RV / 6015B-3RB
|
||||||||||
|
|||||||||
|
Характеристики |
|||||||||
|
Материнская плата
Super X7DBR-3
Процессор / Кэш
Процессор • Двойной 771-штырьковый сокет 771LGA
• Поддержка до двух Intel® 64-bit Xeon®-процессоров одного из следующих типов:
• Quad-Core Intel® Xeon®Processor 5400/5300 sequence (Harpertown/Clovertown processor) до 3.20 ГГц
• Dual-Core Intel® Xeon®Processor 5200/5100/5000 sequence (Wolfdale/Woodcrest/Dempsey processor) до 3.40 ГГц
Поддержка операционных систем • Поддерживаются 64-битные операционные системы
• Поддерживаются 32-битные операционные системы
Системная шина • Частота системной шины 1333/1066/667 МГц
Память
Напряжение • Только 1.8 В
• 1.5 В (AMB)
Объем памяти • Восемь 240-штырьковых DIMM sockets
• Поддерживается память вплоть до 32 Гб DDR2 ECC 667/533 МГц FB-DIMM
• Двухканальная шина памяти
• Подразумевается использование модулей попарно
Определение ошибок • Исправление однобитных ошибок
• Определение двухбитных ошибок (при использовании памяти ECC)
• Поддержка Intel® x4 и x8 Single Device Data Correction (SDDC)
Тип памяти • 667/533 МГц FB-DIMM (Fully Buffered DIMM) DDR2 ECC SDRAM 72-bit, 240-штырьковые с золотым покрытием DIMM
Емкость DIMM-модулей • 512 Мб, 1 Гб, 2 Гб, 4 Гб
Интегрированные устройства
Графическая система • Контроллер ATI ES1000 с 16 Мб видеопамяти
IPMI • Поддержка Intelligent Platform Management Interface v.2.0
• 200-штырьковый IPMI слот (SIMSO)
• (Опционально: AOC-SIMSO)
Сетевые контроллеры • Контроллер Intel® (ESB2/Gilgal) 82563EB Dual-Port Gigabit Ethernet
• Поддержка 10BASE-T, 100BASE-TX и 1000BASE-T, разъем - RJ45
Поддержка Intel® I/OAT для построения быстрой, масштабируемой и надежной сети
RAID • Поддержка Zero-Channel RAID с картой Supermicro All-In-One-ZCR: AOC-LPZCR2
• Опция: (карта не входит в комплект поставки)
• RAID 0, 1, 5, 10
SAS • Контроллер Adaptec AIC-9410 Serial-Attached SCSI (SAS)
• Dual-Channel SAS (1 internal, 1 external)
• Каждый SAS канал поддерживает до 4 SAS/SATA дисков в сумме до 8 SAS или SATA жестких дисков
• Поддержка Host RAID 0, 1, & 10
Super I/O • Чип Winbond 83627HG
Чипсет • Чипсет Intel® 5000P (Blackford)
• MCH + PXH-V + ESB2
Порты ввода/вывода
Клавиатура/мышь • PS/2 разъемы для мыши и клавиатуры
Floppy • Один контроллер Floppy-дисковода, 1.44 Мб, 2.88 Мб
IDE • Один EIDE канал поддерживает до двух UDMA IDE устройств (IDE-M, IDE-S), включая CF (Compact Flash) карты
• Слот Compact Flash (40-игольчатый коннектор, IDE 1, одноканальный)
• Поддержка UDMA Mode 5, PIO Mode 4, ATA/100
LAN • 2x разъема RJ45 LAN
SAS • Восемь SAS/SATA портов (4 внутренних, 4 внешних)
• Dual-Channel SAS-контроллер
• Поддержка восьми SAS/SATA жестких дисков
Serial порт и разъемы • Один Fast UART 16550 Serial порт
• Один разъем Fast UART 16550
USB • 2x USB-порта на задней панели
• 3x внутренних разъема USB
• Итого поддержка пяти портов USB 2.0/1.1
VGA • 1 VGA разъем
Корпус
Модель • SC815TQ-R650V(B)
Форм-фактор • 1U Rackmount
Размеры
Глубина • 650 мм (25.6")
Высота • 43 мм (1.7")
Вес брутто • 18.6 кг (41 lbs)
Доступные цвета • Серебряный, Черный
Ширина • 437 мм (17.2")
Передняя панель
Кнопки • Кнопка включения/выключения питания
• Перезагрузка системы
Светодиодные индикаторы • Индикатор питания
• Индикатор активности жестких дисков
• 2 индикатора сетевой активности
• Индикатор перегрева системы
Слоты расширения
Left Universal Slot • 1 64-bit 133 МГц PCI-X или 1 (x8) PCI-e Slot, поддерживаются полноразмерные карты
Right Universal Slot • 1 64-bit 100 МГц PCI-X или 1 (x8) PCI-Express, low-profile карты
Системный BIOS
Особенности BIOS • Plug and Play (PnP)
• SMBIOS 2.3
• DMI 2.1
• PCI 2.2
• ACPI 1.0
• Поддержка USB-клавиатур
• Защита от вирусов на уровне аппаратного обеспечения BIOS
Тип BIOS • 8 Мб Flash EEPROM with Phoenix® BIOS
Охлаждение системы
Воздухоотвод • Один воздухоотвод
Вентиляторы • Четыре вентилятора
Отсеки для дисков
Hot-swap • Четыре 3.5" Hot-swap отсека для дисков SAS
Периферийные диски
DVD-ROM • Slim 8x DVD, 24x CD DVD-ROM привод
SATA Backplane
1U SAS Backplane w/SES2 Enclosure Management
Электропитание
+12 В • 54 А
+3.3 В • 12 А
+5 В • 25 А
+5 В (режим ожидания) • 3 А
-12 В • 0.5 А
Блок питания 650 Ватт (1+1) AC с PFC
Переменный ток • 100–240 В, 60–50 Гц, 8–4 А
Режимы эксплуатации / соместимость
Условия эксплуатации • В работающем режиме температура окружающей среды: от 10° до 35°C (от 50° до 95°F)
• В неработающем режиме температура окружающей среды: от -40° до 70°C (от -40° до 158°F)
• В работающем режиме относительная влажность воздуха: от 8% до 90% (при отсутствии конденсата)
• В неработающем режиме относительная влажность воздуха: от 5% до 95% (при отсутствии конденсата)
|
|||||||||
|
