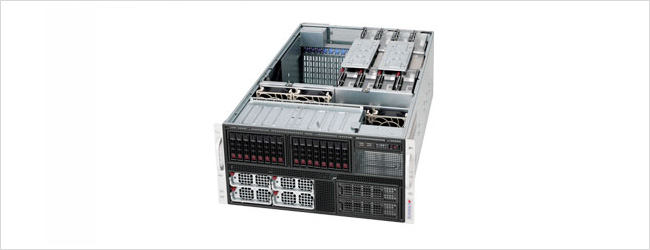

Supermicro 5086B-TRF
Супер сервер Supermicro 5086B-TRF
Раздел: Supermicro 5U Rackmount
|
Supermicro 5086B-TRF
|
||||||||||
|
|||||||||
|
Характеристики |
|||||||||
|
Материнская плата
X8OBN-F (1) + X8OBN-CPU (4) + X8OBN-BR1 (2)
Процессор / Кэш
Процессор Четыре сокета 1567-pin LGA
Поддержка до 8 процессоров Intel® Xeon® 64-bit следующих типов:
Процессоры Intel® Xeon® 7500* (8-core, кодовое название Nehalem-EX) и новые процессоры Intel® Xeon® E7-8800 (10-core, кодовое название Westmere-EX)
QPI До 6.4 GT/s
Память
Объём памяти 64 сокета 240-pin DIMM
Поддержка до 1024Гб памяти DDR3 ECC Registered
Тип памяти DDR3, модули с частотой 1333 / 1066 / 978 / 800МГц типа ECC Registered, SDRAM 72-bit, 240-pin с позолоченными контактами
Объём модулей 1Гб, 2Гб, 4Гб , 8Гб , 16Гб
Напряжение питания 1.5В или 1.35В
Коррекция ошибок коррекция однобитных ошибок
коррекция двухбитных ошибок (изпользуя ECC)
поддержка технологии Intel® x4 and x8 Single Device Data Correction (SDDC)
Интегрированные устройства
Чипсет двойной набор микросхем Intel® 7500 (Boxboro-EX)
ICH10R
SATA Контроллер Intel ICH10R SATA 3.0Gbps
Поддержка RAID 0, 1, 5, 10 (Windows)
Поддержка RAID 0, 1, 10 (Linux)
IPMI Поддерживается Intelligent Platform Management Interface версия 2.0
IPMI 2.0 с поддержкой технологий virtual media over LAN и KVM-over-LAN
Микроконтроллер Winbond® WPCM450 BMC
Сеть Двухпортовая гигабитная сетевая карта Intel® 82576
Поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, разъем RJ45
1x Realtek RTL8201N PHY (для поддержки IPMI)
Видео Matrox G200eW 16 MB DDR2
Super I/O Winbond 83527HG
Порты ввода/вывода
Сеть 3x RJ45 LAN порта (1 для IPMI)
USB Всего 8 портов USB 2.0 (2 на задней панели, 4 на 2ух внутренних разъемах, 2 на плате (Type A))
SATA 6x SATA2 портов
Последовательные порты/разъёмы 1 последовательный порт Fast UART 16550
1 разъём последовательного порта Fast UART 16550
VGA 1 порт VGA
Корпус
Форм - фактор 5U Rackmountable
Модель CSE-758A-R2800B
Размеры
Длина 219мм (8.6")
Ширина 437мм (17.2")
Глубина 762мм (30")
Вес 79.9кг (176 lbs)
Слоты расширения
PCI-Express 4x PCI-E 2.0 x16 + 2x PCI-E 2.0 x8 (в слоте x16) или 10x PCI-E 2.0 x8 полноразмерных слота
Системный BIOS
Тип BIOS 32Мб SPI Flash EEPROM с AMI® BIOS
Особенности BIOS Plug and Play (PnP)
PCI 2.2
ACPI до 3.0
Поддержка клавиатуры USB
Вентиляторы
4 вентилятора охлаждения с "горячей заменой"
2 задних вытяжных вентилятора с "горячей заменой"
4x CPU card air shrouds для SC758
Мониторинг состояния
Процессор Мониторинг напряжений CPU Cores, +1.2V, 1.5V, +3.3V, +12V, (+3V, 1.0V, 1.2V, 1.8V, 1.1V) Standby, VBAT, Memory, Chipset Voltages.
4ех фазный регулятор напряжения с auto-sense from 0.6V-1.35V
Вентиляторы 10 разъёмов для четырехпроводного подключения вентиляторов с контролем скорости вращения
Поддержка супертихого режима работы вентиляторов
Температура Контроль за температурой процессоров и всей системы в целом
Контроль температуры для 10 разъёмов вентиляторов
Другие особенности Датчик проникновения в корпус
Отсеки для дисков
Hot-swap 16x 2.5" HDDs
Периферийные отсеки 2x 5.25" отсека
Электропитание
2800Ватт (2+2) Резервируемый 1400Ватт высокоэффективный блок питания с PMBus
Напряжение 1200Ватт: 100 - 140В, 50 - 60Гц, 10.5 - 14.7 A
1400Ватт: 180 - 240В, 50 - 60Гц, 7.2 - 9.5 A
+5В режим ожидания 6 A
+12В 100 A, 100-140В
117 A, 180-240В
Режимы эксплуатации / соместимость
Условия эксплуатации Рабочая температура: от 10° до 35°C (от 50° до 95°F)
Температура хранения: от -40° до 70°C (от -40° до 158°F)
Рабочая влажность: от 8% до 90% (без конденсата)
Влажность хранения: от 5% до 95% (без конденсата)
|
|||||||||
|
